TECTUS TE 640 3D (F1)

 SIMONSWERK TECTUS TE 640 3D Satin Chrome SW124 (F1)

17 474 RUBруб.
5400613012402
В наличии
+ −
Купить в один клик
Задать вопрос
Цена в баллах: 166 баллов
Бренд:
Simonswerk
Страна производства:
Германия
Вид петель:
Скрытые петли
Цвет покрытия:
Хром матовый
Тип полотна:
Без фальца
Вес полотна:
161-200кг

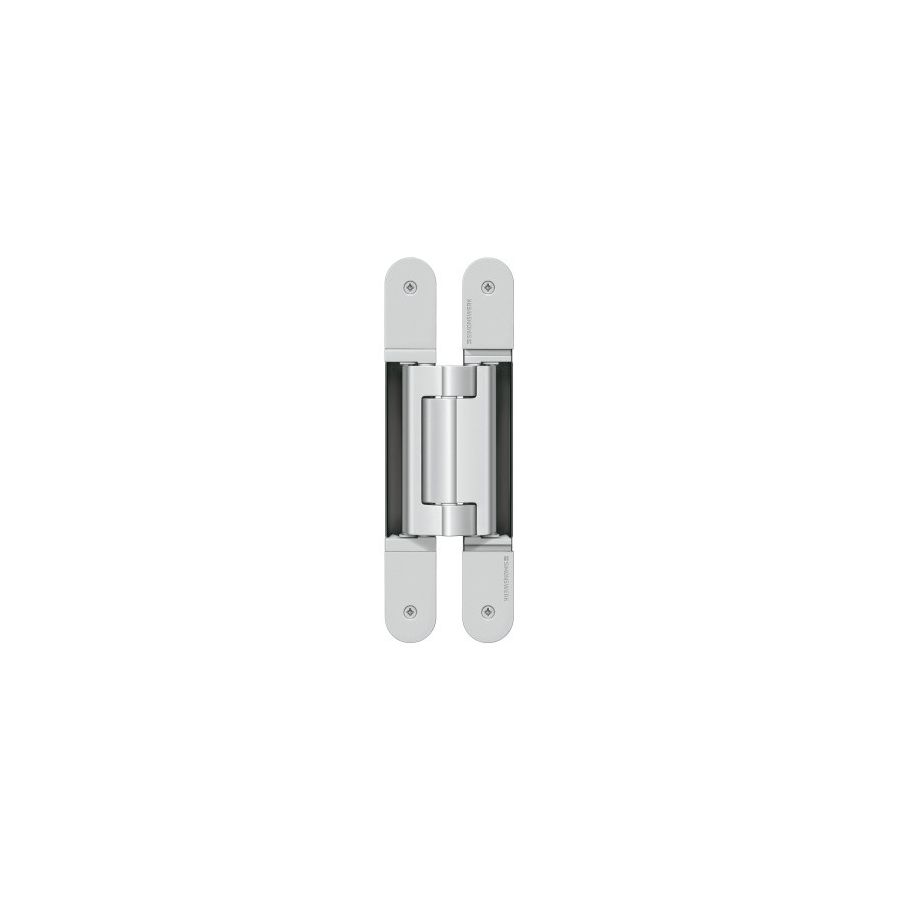

Скрытая дверная петля SIMONSWERK TECTUS TE 640 3D для нефальцованных тяжелых деревянных, стальных и алюминиевых дверей

Свойства продукта:

  • полностью скрытая система петель
  • для деревянной, стальной, алюминиевой коробки
  • не требующие обслуживания подшипники скольжения
  • регулирование в 3 плоскостях
  • для нефальцованных тяжелых объектных и функциональных дверей
  • цельный корпус петли с закрытой боковой частью для единства внешнего вида











Описание (описание.pdf, 299 Kb) [Скачать]

Инструкция по монтажу (pdf) (инструк_по_монтажу.pdf, 847 Kb) [Скачать]

Допускаемые нагрузки (допускаем_нагрузки.pdf, 284 Kb) [Скачать]

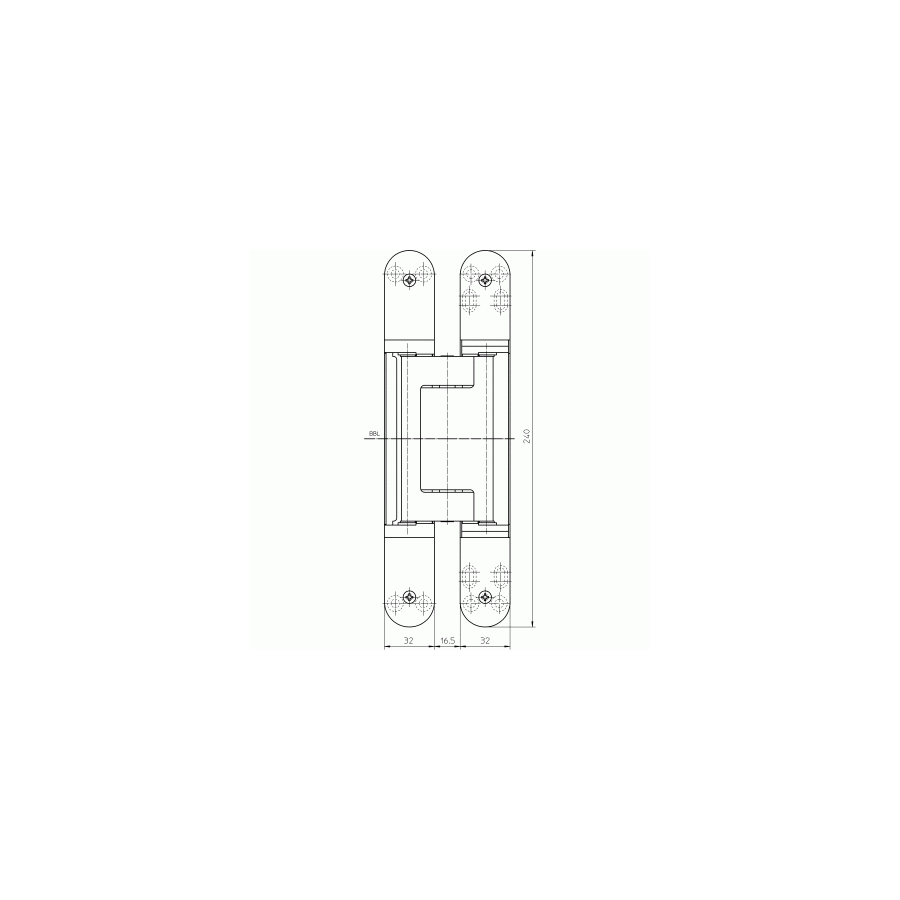

Вид спереди (dxf) (вид_спереди.dxf, 130 Kb) [Скачать]

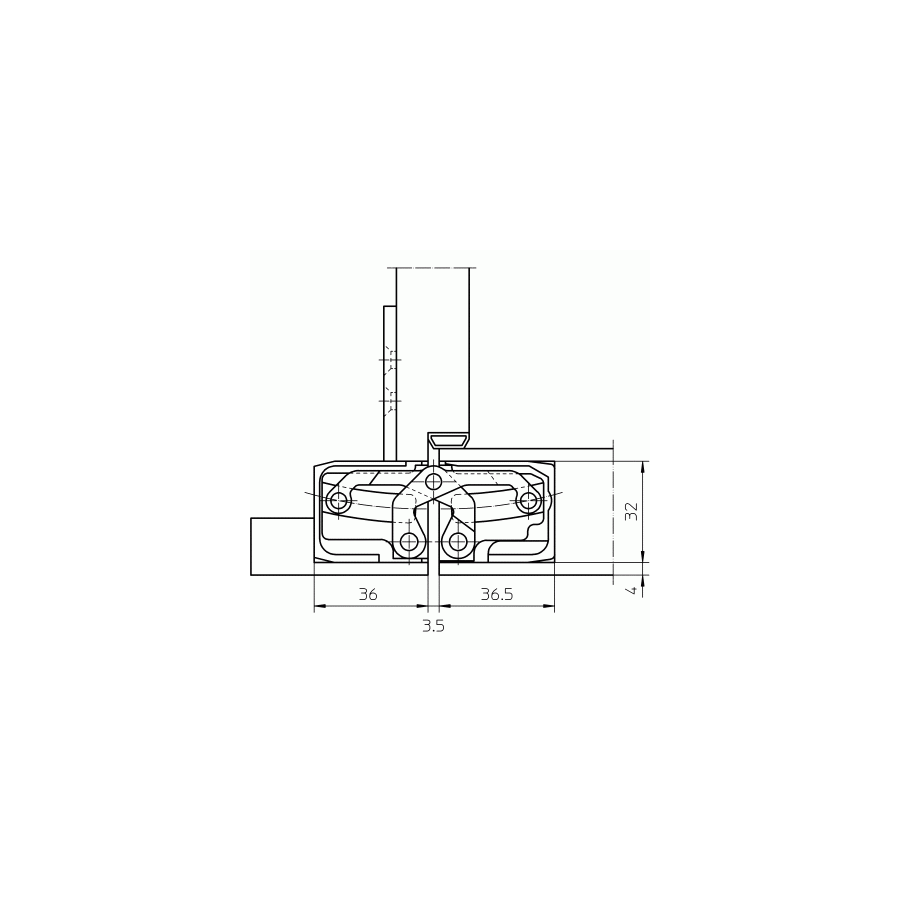

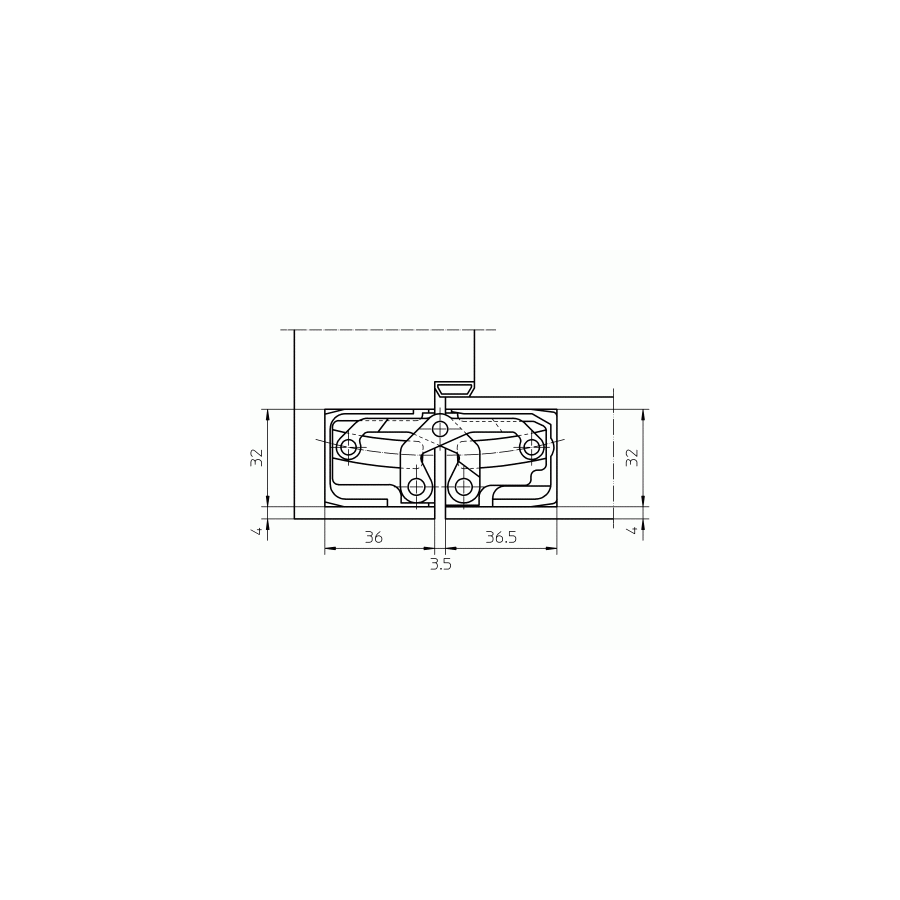

Блочная дверная коробка (блочная_дверная_коробка.dxf, 83 Kb) [Скачать]

Блочная дверная коробка 90 градусов (блоч_двер_коробка_90град.dxf, 73 Kb) [Скачать]

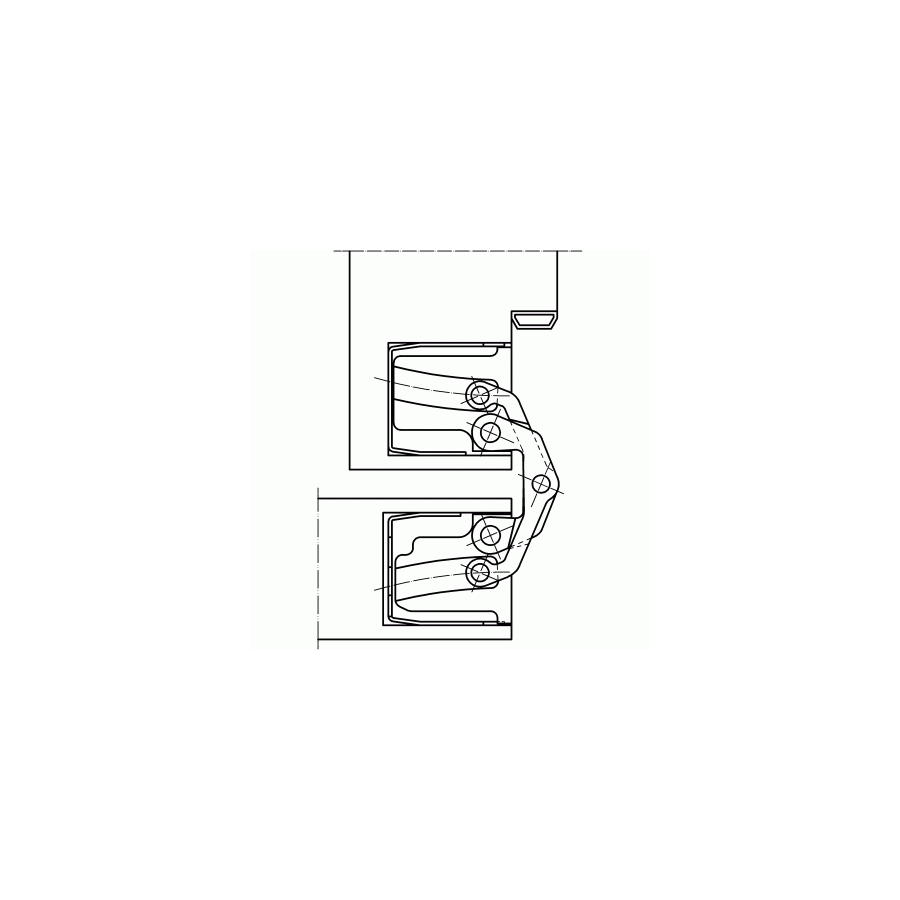

Блочная дверная коробка 180 градусов (блоч_двер_короб_180_гр.dxf, 73 Kb) [Скачать]

Охватывающая дверная коробка (охват_ыв_двер_короб.dxf, 81 Kb) [Скачать]

Стальная дверная коробка (сталь_двер_короб.dxf, 101 Kb) [Скачать]

Угол открывания 0 - 5 градусов (угол_открыв_0-5_гр.dxf, 771 Kb) [Скачать]

Фрезеровка. Блочная дверная коробка (ферез_блоч_двер_короб.dxf, 138 Kb) [Скачать]

Фрезеровка охват дверная коробка (фрезер_охват_двер_короб.dxf, 130 Kb) [Скачать]

Фрезеровка стальная дверная коробка (фрезер_стальн_двер_короб.dxf, 127 Kb) [Скачать]
