VARIANT VX 7501 3D

SIMONSWERK VARIANT VX 7501 3D для фальцованных и нефальцованных дверей

2 736 RUBруб.
5071200001006
В наличии
+ −
Купить в один клик
Задать вопрос
Цена в баллах: 29 баллов
Бренд:
Simonswerk
Страна производства:
Германия
Вид петель:
Петля объектная
Цвет покрытия:
Нержавеющая сталь
Вес полотна:
161-200кг

Базирующий элемент (ресивер) SIMONSWERK VARIANT VX 7501 3D для фальцованных и нефальцованных дверей

Свойства продукта:

  • для фальцованных и нефальцованных  сверхтяжелых дверей
  • для деревянной коробки
  • для объектных петель VARIANT VX
  • плавное регулирование в 3 плоскостях (по горизонтали +/- 3,0 мм, по высоте +/- 3,0 мм, прижатие +/- 3,0 мм)





    Описание (vx_7501_3d.pdf, 259 Kb) [Скачать]

    Монтаж (variant_vx-75.pdf, 248 Kb) [Скачать]

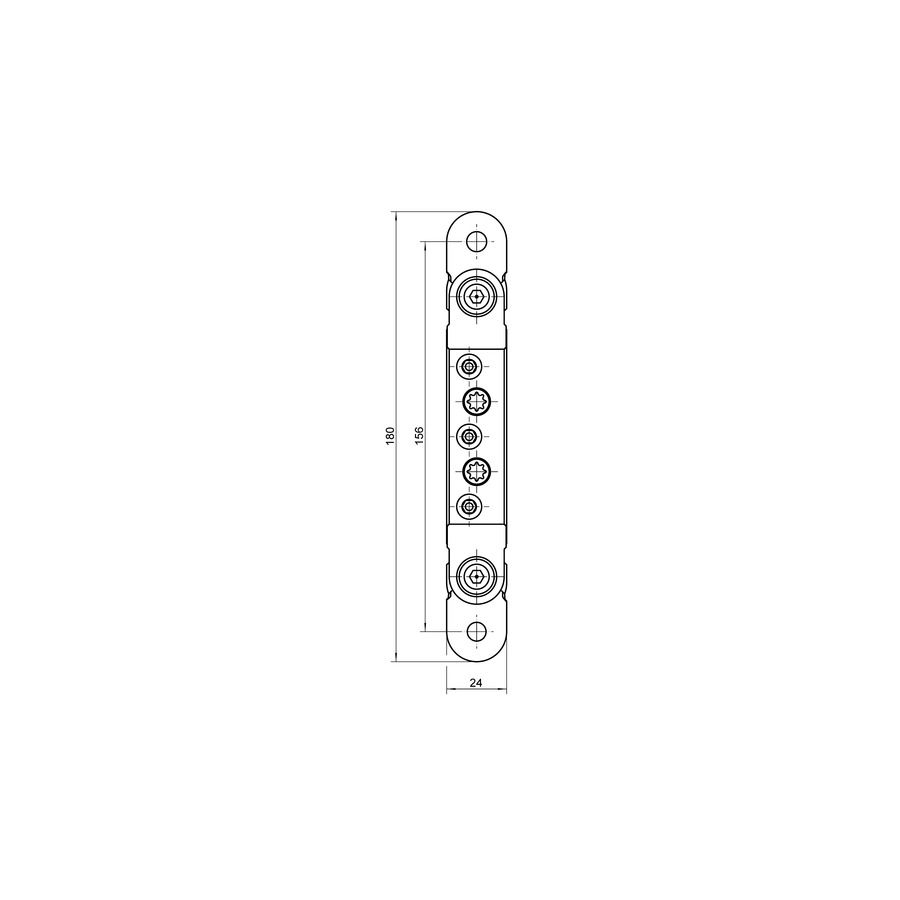

    Вид спереди (vx_7501_3d_v01.dxf, 49 Kb) [Скачать]

    Чертеж VX7501and VX7560 (vx_7501_3d_vx_7560_q01.dxf, 49 Kb) [Скачать]

    Чертеж VX7501and VX7570 (vx_7501_3d_vx_7570_q01.dxf, 56 Kb) [Скачать]

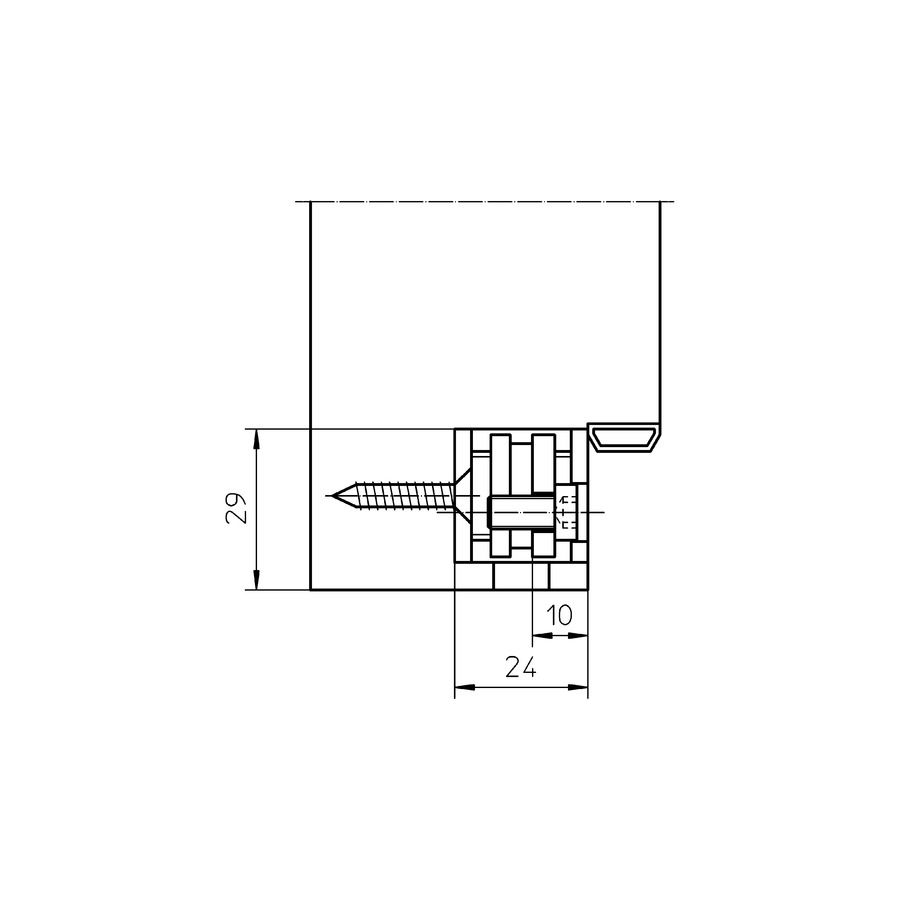

    Чертеж VX7501and VX7580 (vx_7501_3d_vx_7580_q01.dxf, 48 Kb) [Скачать]

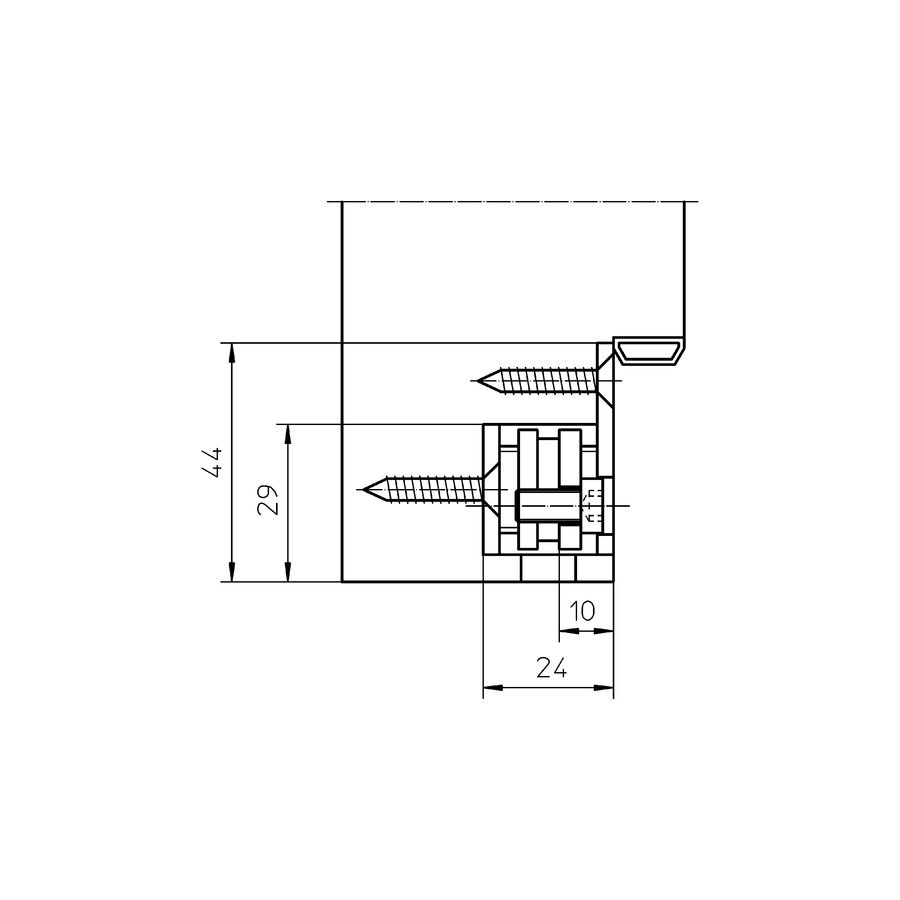

    Чертеж VX7501and VX7590 (vx_7501_3d_vx_7590_q01.dxf, 56 Kb) [Скачать]

    Фрезеровка VX7501and VX7560 (vx_7501_vx_7560_f03.dxf, 285 Kb) [Скачать]

    Фрезеровка VX7501and VX7560 KR RR (vx_7501_vx_7560_kr_rr_f03.dxf, 308 Kb) [Скачать]

    Фрезеровка VX7501and VX7570 (vx_7501_vx_7570_f03.dxf, 303 Kb) [Скачать]

    Фрезеровка VX7501and VX7580 (vx_7501_vx_7580_f02.dxf, 199 Kb) [Скачать]

    Фрезеровка VX7501and VX7590 (vx_7501_vx_7590_f03.dxf, 308 Kb) [Скачать]
