VARIANT VX 7531 3D

SIMONSWERK VARIANT VX 7531 3D для фальцованных и нефальцованных дверей

3 684 RUBруб.
5071254001006
В наличии
+ −
Купить в один клик
Задать вопрос
Цена в баллах: 35 баллов
Бренд:
Simonswerk
Страна производства:
Германия
Вид петель:
Петля объектная
Цвет покрытия:
Нержавеющая сталь
Вес полотна:
301-400 кг

Базирующий элемент (ресивер) SIMONSWERK VARIANT VX 7531 3D для фальцованных и нефальцованных дверей

Свойства продукта:

  • для фальцованных и нефальцованных  сверхтяжелых дверей
  • для деревянной коробки
  • для объектных петель VARIANT VX
  • плавное регулирование в 3 плоскостях (по горизонтали +/- 3,0 мм, по высоте +/- 3,0 мм, прижатие +/- 3,0 мм)





    Описание (Описание_vx_7531_3d.pdf, 257 Kb) [Скачать]

    Инструкция по монтажу (Монтаж_variant_vx_753.pdf, 686 Kb) [Скачать]

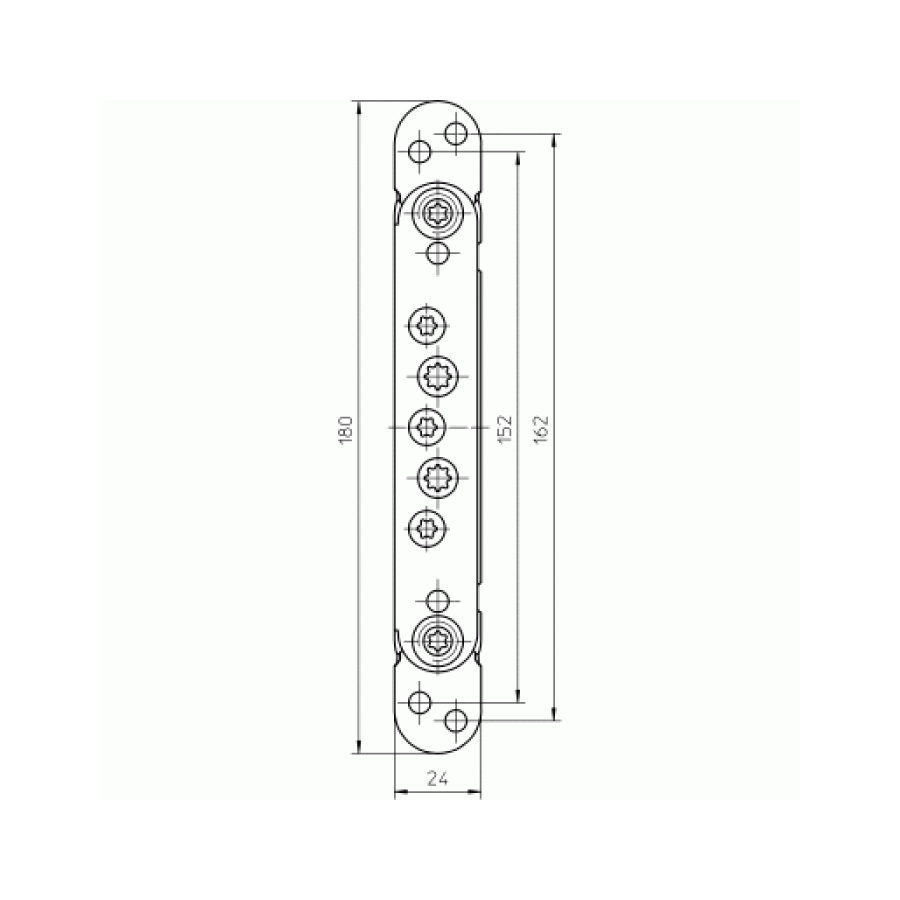

    Вид спереди (vx_7531_3d_v01.dxf, 110 Kb) [Скачать]

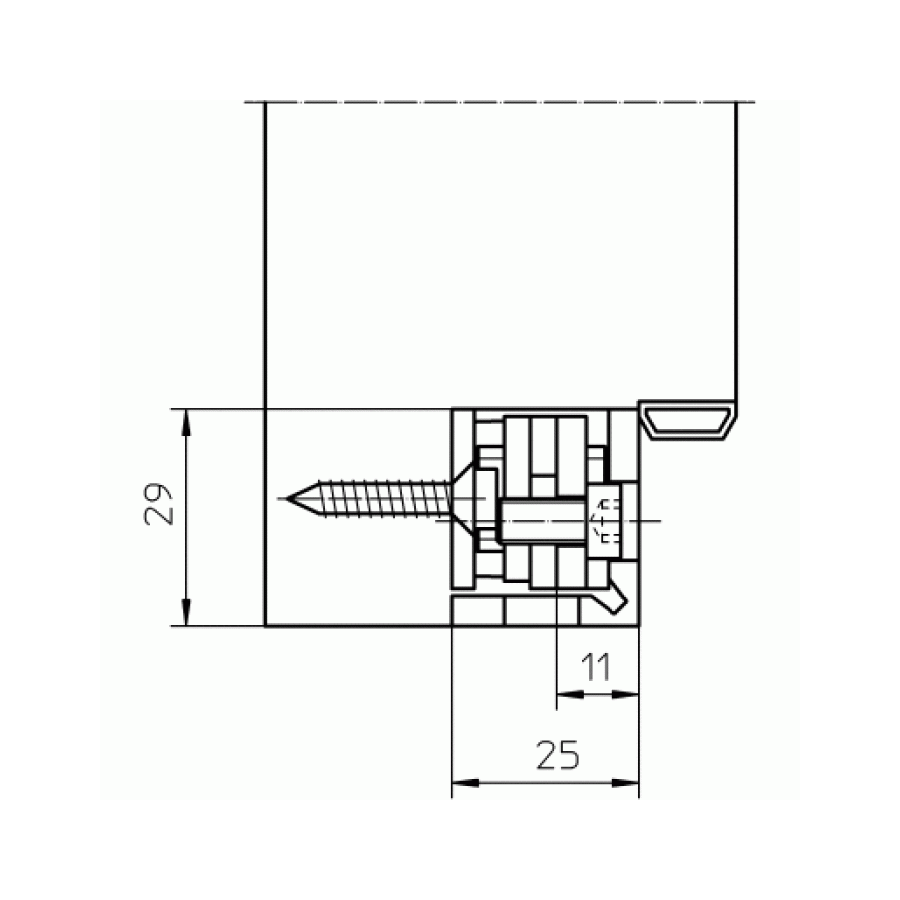

    Чертеж VX7531and VX7561 (vx_7531_3d_vx_7561_q01.dxf, 55 Kb) [Скачать]

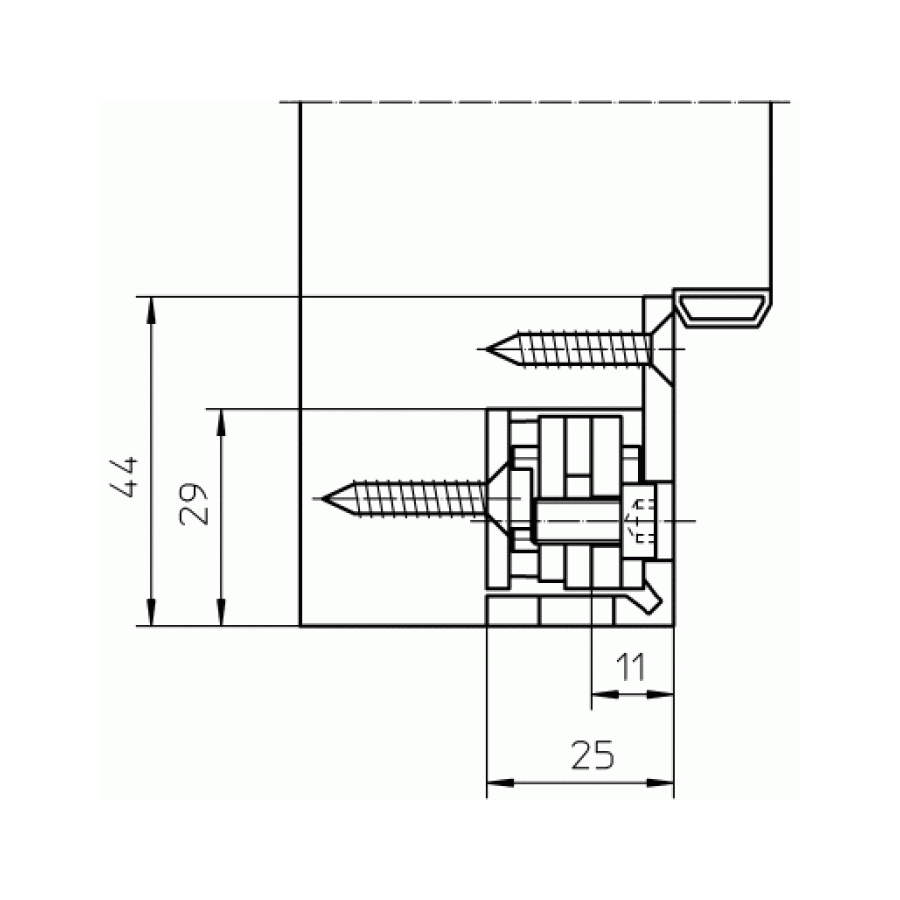

    Чертеж VX7531and VX7571 (vx_7531_3d_vx_7571_f04.dxf, 307 Kb) [Скачать]

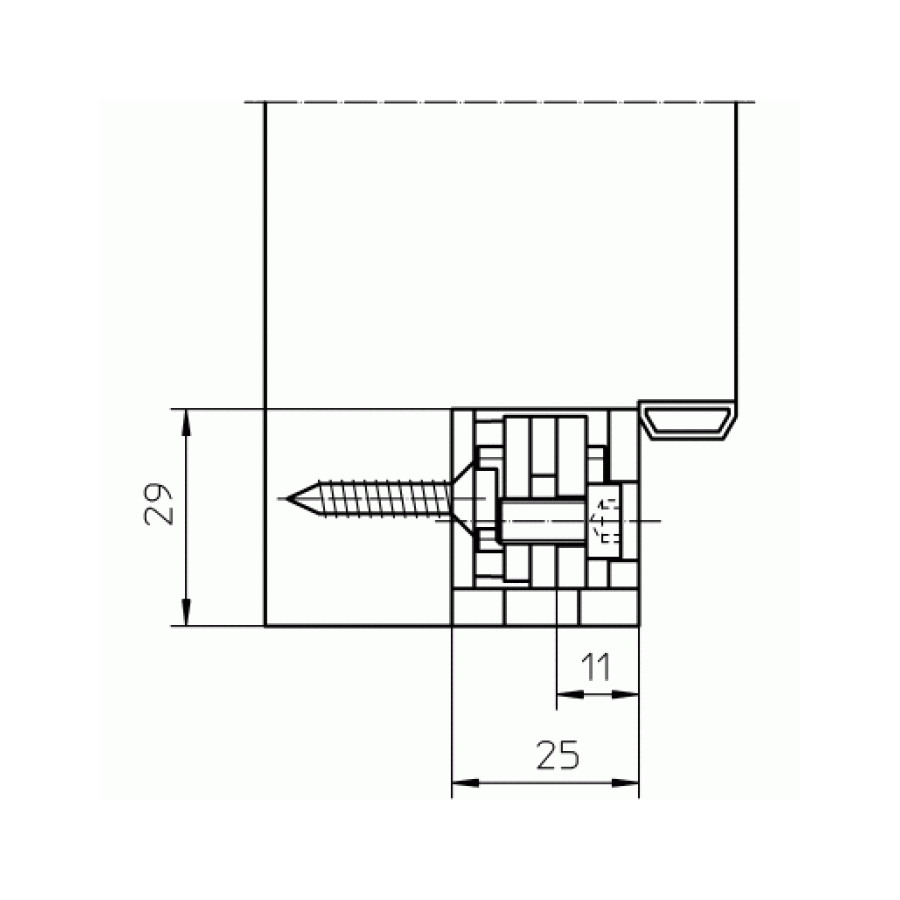

    Чертеж VX7531and VX7581 (vx_7531_3d_vx_7581_q01.dxf, 55 Kb) [Скачать]

    Чертеж VX7531and VX7591 (vx_7531_3d_vx_7591_q01.dxf, 63 Kb) [Скачать]

    Фрезеровка VX7531and VX7561 (vx_7531_3d_vx_7561_f03.dxf, 291 Kb) [Скачать]

    Фрезеровка VX7531and VX7571 (vx_7531_3d_vx_7571_f04_8lzs-1m.dxf, 307 Kb) [Скачать]

    Фрезеровка VX7531and VX7581 (vx_7531_3d_vx_7581_f05.dxf, 301 Kb) [Скачать]

    Фрезеровка VX7531and VX7591 (vx_7531_3d_vx_7591_f06.dxf, 314 Kb) [Скачать]
